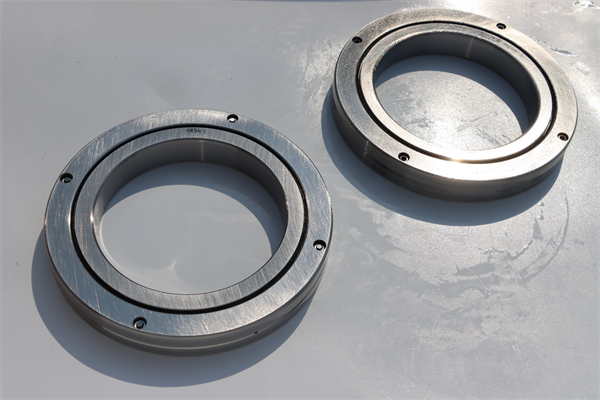

交叉圓柱滾子軸承的潤滑油膜厚度的超聲測量法

　　交叉圓柱滾子軸承接觸區潤滑油膜薄而窄難以測量的問題,解決這個問題可以運用超聲法進行測量,圓柱滾子在實踐工況下的運轉情況,高頻測量探頭安裝在5自由度微動平臺上以便調整適宜的測量方位;在軸承堅持架上貼一個反光片作為每個工況下開端測量的觸發信號,保證每次測量同一個滾子;運用溫度傳感器實時測量試驗軸承溫度,考慮溫度對潤滑油的影響.

　　試驗所能測量的較大轉速取決于重復頻率,重復頻率缺乏會導致較大的測量差錯;超聲探頭聚集直徑區域內的平均效應導致無法測量比聚集區域更小的油膜分布信息.在轉速高達600 r/min、載荷16 kN的范圍內成功測量到了交叉圓柱滾子軸承在實踐工況下0.2～1.2μm的膜厚.

　　油膜厚度會隨因轉速的升高而增大,隨載荷的增大而減小,與理論計算結果擬合程度較高,這種方法在實踐工況下測量交叉圓柱滾子軸承油膜厚度的有效性和準確性.
